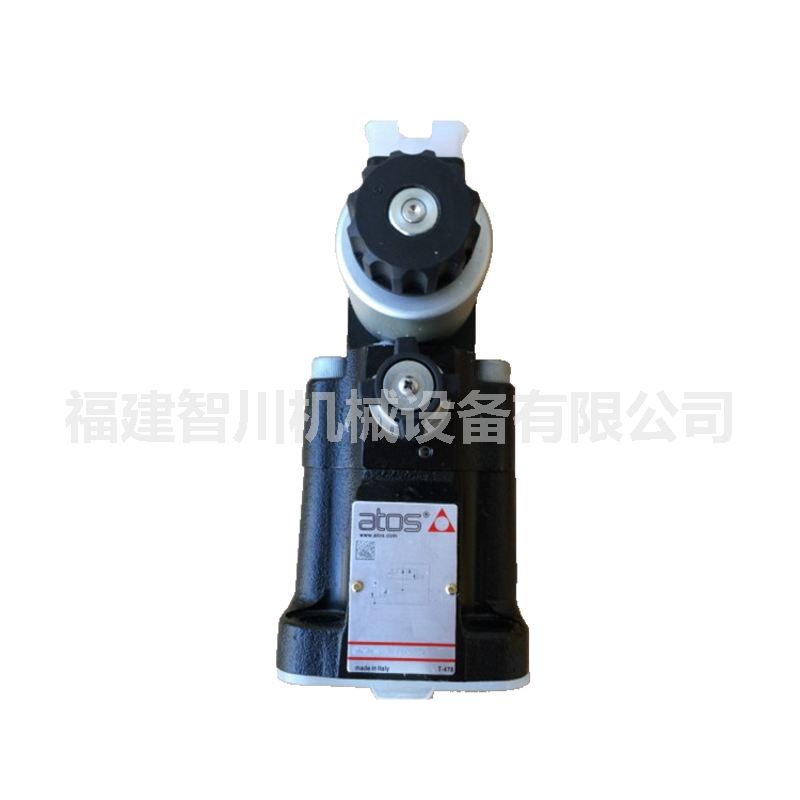

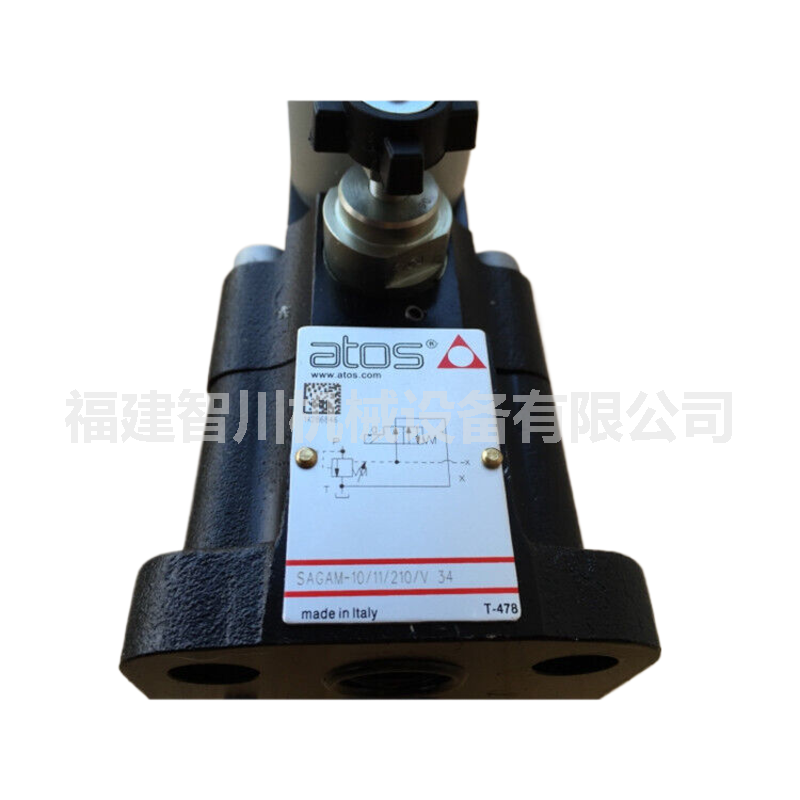

Atos 阿托斯 溢流阀 SAGAM-10 11 210 V 34 全新原装 液压阀 压力阀 压力溢流阀



SAGAM型压力溢流阀
两级,底板式安装 - ISO 6264标准,10,20和32通径
SAGAM是平衡锥阀式两级溢流阀, 适用于液压系统中。
在标准型号中,主阀②中的锥阀芯①的先导压力是由盖板④中的带保护帽的调节螺杆③调节的。
选择调节手轮⑤代替调节螺杆可按要求提供。顺时针转动压力增大。

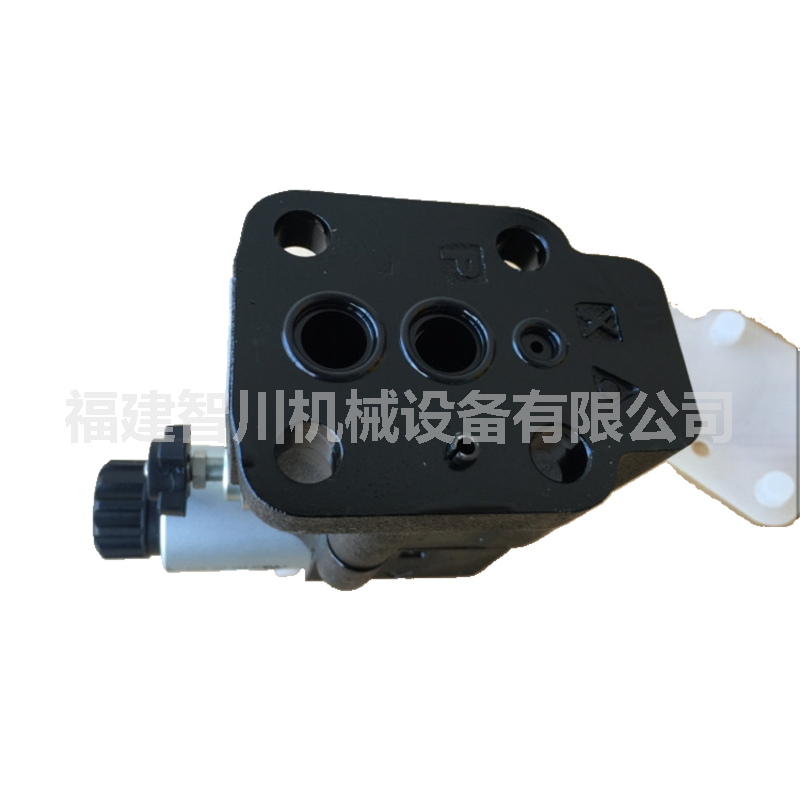

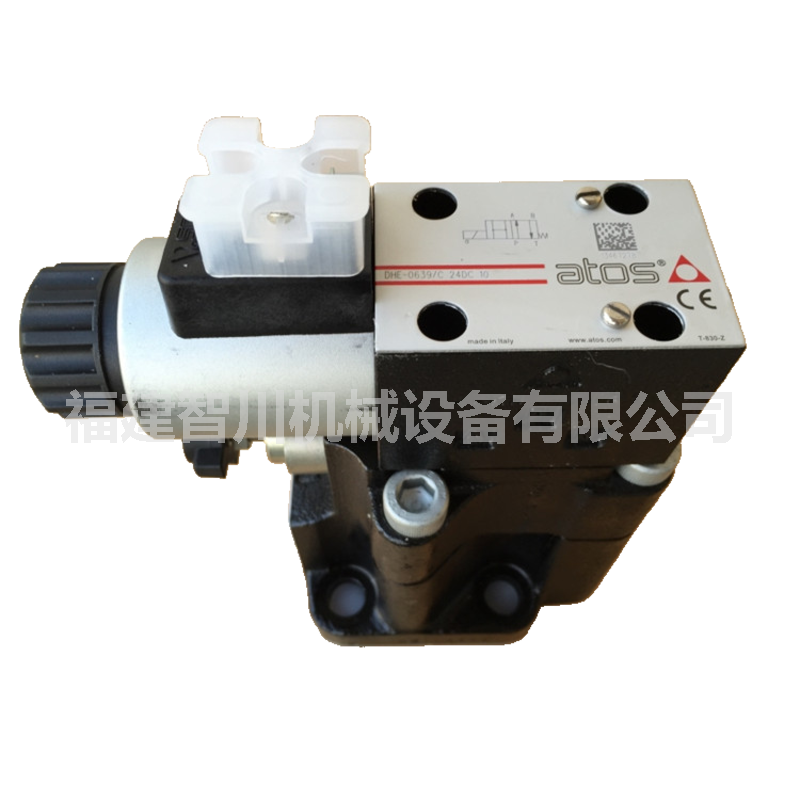

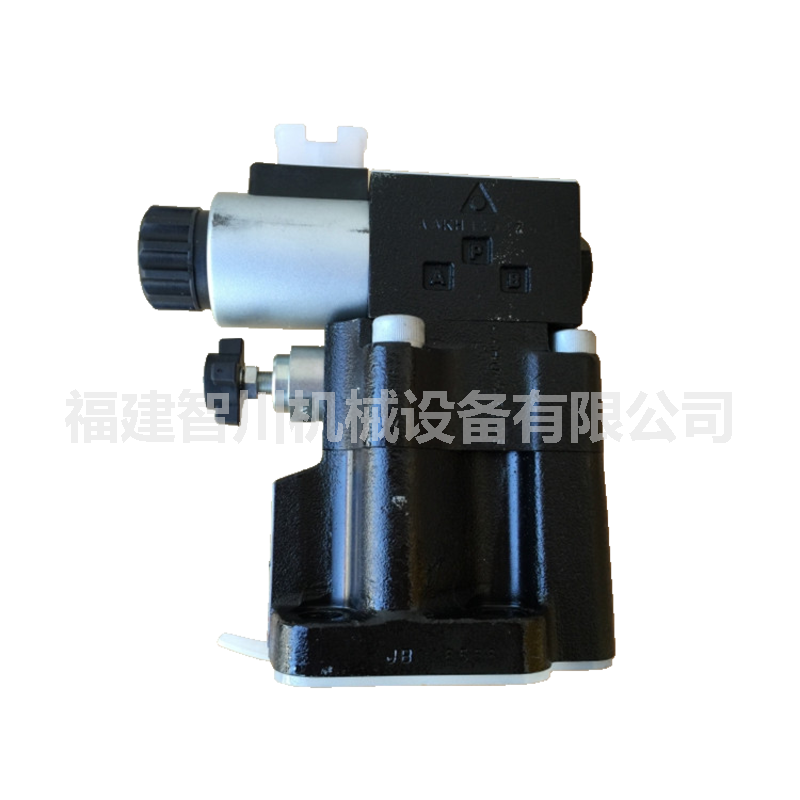

SAGAM可以装配用于卸荷的SDHE先导电磁阀⑥。安装面规格:ISO6264标准,10, 20和32通径
最大流量分别为:200, 400和600l/min
最大压力可达350bar
/E = 外控
/V = 调节手轮替代保护帽下的调节螺杆
/WP = 加长的手动推杆带橡胶保护帽(仅对带先导电磁阀的SAGAM)
/Y = 外泄(仅对带先导电磁阀的SAGAM)
(1) 其它电压类型可按要求供应,见样本SHE015部分
(2) 可提供频率为60Hz的线圈:但在此状态下,性能会减少10~15%,功耗为55VA
(3) 有关数值是在正常液压条件和20℃的环境/线圈温度下测得
